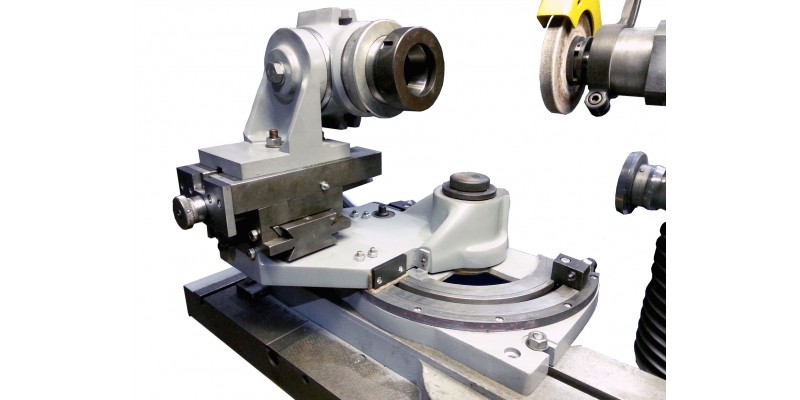

Приспособление предназначено для заточки фрез по радиусу.
Фреза на оправке крепится в приспособлении. Выставляется планшайба, зуб фрезы выставляется в ось шпиндельной головки. Универсальная упорка устанавливается на выставленный зуб. Совместить зуб с риской на шаблоне. Снять шаблон. Переместить шлифовальную головку на расчетное расстояние (расстояние зависит от радиуса заточки, угла в плане, угла при вершине). Подвести круг до касания с инструментом. Поворотом приспособления на оси планшайбы произвести заточку.
Заточка фрез по радиусу с использованием 3Е642Е.П50
| Затачиваемый инструмент | Насадные торцевые, 2-х, 3-х сторонние фрезы |
| Заточная операция | Заточка по радиусу по задней поверхности зуба (возможна заточка плоской задней поверхности) |
| Диаметры затачиваемых фрез, мм. | 80-400 |
| Наибольший радиус заточки, мм | 50 |
| Габаритные размеры (LxBxH), мм. | 454х520х390 |
| Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/ 3Е642Е, ВЗ-318/ВЗ-318Е |
